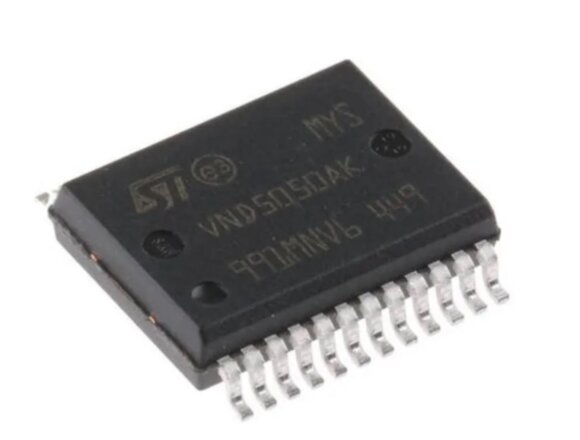

VND5050 AK PowerSSO-24

VND5050AK — это мощный двуканальный драйвер нагрузки с низким сопротивлением MOSFET, разработанный для управления резистивными, индуктивными и емкостными нагрузками в автомобильных и промышленных приложениях. Микросхема выполнена в корпусе PowerSSO-24, что обеспечивает эффективное рассеивание тепла и компактный монтаж.

Основные характеристики:

1. Количество каналов:
   • Два независимых канала высокой стороны (high-side).
2. Рабочее напряжение:
   • Диапазон питания: 5.5 В – 36 В.
   • Максимальное напряжение: 41 В.
3. Ток нагрузки:
   • Максимальный ток на канал: 50 А.
4. Сопротивление открытого канала:
   • Низкое сопротивление Rds(on): около 0.005 Ом (5 мОм) на канал при номинальном напряжении.
5. Интегрированные функции защиты:
   • Защита от перегрева.
   • Защита от короткого замыкания.
   • Защита от перенапряжения.
   • Защита от перегрузки по току.
   • Встроенная защита от электростатических разрядов (ESD).
6. Диагностика:
   • Выходы диагностики (fault feedback) для мониторинга состояния нагрузки (открытая цепь, короткое замыкание и др.).
7. Интерфейс управления:
   • Логический уровень управления совместим с TTL/CMOS (3.3 В или 5 В).
8. Тип корпуса:
   • PowerSSO-24 с тепловой пластиной для улучшенного отвода тепла.
9. Диапазон рабочих температур:
   • От -40°C до +150°C.

Особенности и преимущества:

1. Высокая надежность:
   • Устойчивость к экстремальным условиям эксплуатации.
   • Надежная работа при высоких токах и температурах.
2. Эффективное управление мощностью:
   • Низкое тепловыделение за счет низкого сопротивления Rds(on).
   • Поддержка больших нагрузок (до 50 А).
3. Диагностика и защита:
   • Интегрированная диагностика позволяет обнаруживать неисправности в цепи.
   • Все каналы защищены от перегрузки и короткого замыкания.
4. Простота интеграции:
   • Подключение к микроконтроллеру через логические входы.
   • Компактный корпус PowerSSO-24 с возможностью поверхностного монтажа.
5. Применение в автомобильной сфере:
   • Соответствие стандартам автомобильной электроники.

Применение:

1. Автомобильная электроника:
   • Управление лампами накаливания, светодиодами (LED), электромоторами.
   • Контроль реле, клапанов, вентиляторов.
2. Промышленные системы:
   • Управление мощными нагрузками, такими как насосы, приводы и нагреватели.
   • Управление индуктивными нагрузками (соленоиды, электромагнитные клапаны).
3. Системы автоматизации:
   • Применение в контроллерах и исполнительных модулях.

Схема подключения (основные выводы):

1. Питание:
   • Подключение VCC (6–36 В) к общему источнику питания.
   • Подключение земли к выводам GND.
2. Выходы:
   • OUT1, OUT2: подключение нагрузок (резистивных, индуктивных или емкостных).
3. Управляющие входы:
   • IN1, IN2: логические входы управления каналами (TTL/CMOS-совместимые).
4. Диагностические выходы:
   • STATUS1, STATUS2: мониторинг состояния каналов.
5. Дополнительные цепи:
   • Рекомендуется установка конденсаторов фильтрации на линии питания для уменьшения шумов.
   • Внешние защитные диоды для индуктивных нагрузок (опционально).

Преимущества корпуса PowerSSO-24:

1. Компактность:
   • Идеально подходит для устройств с ограниченным пространством.
2. Тепловая эффективность:
   • Корпус с низким тепловым сопротивлением, что позволяет эффективно рассеивать тепло.
3. Простота монтажа:
   • Поддержка поверхностного монтажа (SMT).

Пример работы:

При подключении лампы накаливания к OUT1, подача логического высокого уровня на вход IN1 активирует канал, включая лампу. Диагностический выход STATUS1 сигнализирует о текущем состоянии нагрузки (нормальная работа, обрыв или короткое замыкание).
