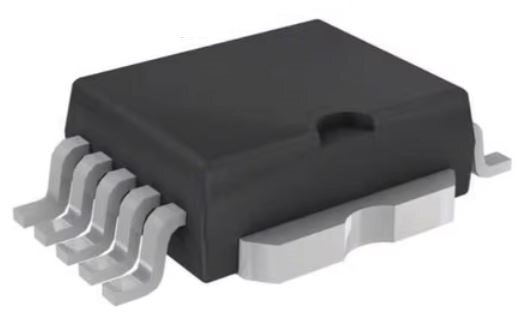

VNQ690SP — это интегральная микросхема, представляющая собой мощный многоканальный низковольтный драйвер высокой стороны (high-side driver) с защитой и диагностикой, разработанный для управления нагрузками постоянного тока в автомобильных и промышленных приложениях. Производитель — STMicroelectronics
Полное описание
Артикул: 0015987
  • Обзор
  • Отзывы0

Технические характеристики

  1. Тип устройства:
    • Многоканальный драйвер высокой стороны с MOSFET.
  2. Количество каналов:
    • 4 независимых канала.
  3. Напряжение питания (Vcc):
    • 5.5 В – 36 В (номинальное рабочее напряжение в автомобильных системах — 12 В или 24 В).
  4. Максимальный выходной ток на канал (Iout):
    • До 6 А.
  5. Сопротивление канала в открытом состоянии (Rds(on)):
    • Типично 50 мОм на канал при 25 °C.
  6. Функции защиты:
    • Защита от перегрева.
    • Защита от перегрузки по току.
    • Защита от перенапряжения.
    • Диагностика с обратной связью.
  7. Диагностика:
    • Обратная связь о состоянии нагрузки (например, короткое замыкание, перегрев или обрыв цепи).
  8. Температурный диапазон:
    • От -40°C до +150°C (автомобильный стандарт).

Тип корпуса

  1. Корпус:
    • PowerSO-10 (низкопрофильный корпус с высокой плотностью мощности).
    • Габариты: 7.5 мм × 6.2 мм × 2.3 мм.
  2. Материал корпуса:
    • Пластик с высокой теплопроводностью для эффективного отвода тепла.
  3. Особенности корпуса:
    • Совместимость с поверхностным монтажом (SMD).
    • Упрощенная конструкция для монтажа на печатные платы с высокой плотностью компонентов.

Применение

  1. Автомобильные приложения:
    • Управление лампами, двигателями, реле.
    • Электрические замки и стеклоподъемники.
    • Системы контроля освещения.
  2. Промышленные системы:
    • Управление нагрузками постоянного тока.
    • Программируемые логические контроллеры (PLC).
  3. Системы с диагностикой:
    • Приложения, требующие обратной связи о состоянии нагрузки.

Особенности

  • Высокая мощность: Возможность работы с большими нагрузками.
  • Защита и диагностика: Высокая надежность благодаря встроенной защите от перегрева и перегрузки.
  • Компактный корпус: Минимизация занимаемого пространства на плате.
  • Низкое Rds(on): Снижает потери мощности, повышая эффективность системы.
